Para saber cómo soldar con modernas técnicas de soldadura de estaño en circuitos electrónicos puede leer este artículo.
Existe una amplia variedad de equipos para soldadura y desoldadura en circuitos integrados con montaje de superficie (SMD) y con la técnica BGA (Ball Gray Array).
El técnico o aficionado que se dedique a la reparación de motherboard de laptop (ordenador portátil) y de otros equipos electrónicos modernos con elementos montados en superficie (SMD) no encontrará nada fácil el trabajo de soldadura o desoldado de esos elementos.
Lo encontrará difícil cuando no sabe soldar con las modernas técnicas de soldadura de estaño en circuitos.
El uso del cautín o soldador tipo lápiz, el tradicional, se convierte en algo casi imposible de ejecutar.
Desde las pistolas de aire caliente, los emisores térmicos cerámicos para precalentar placas, hasta los actuales soldadores de infrarrojos hay que entrenarse para usarlos.

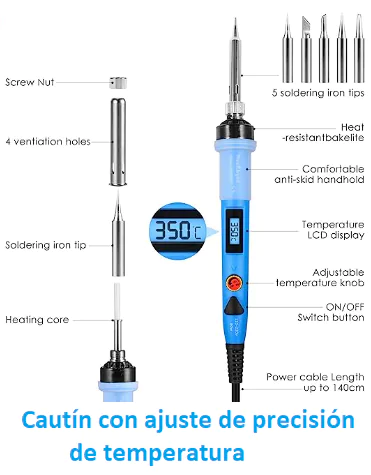

Hoy puede encontrar soldador tipo lápiz o cautín con control de temperatura integrado.
Cómo soldar con las modernas técnicas de soldadura de estaño en circuitos
Si ya sabe soldar con estaño conoce que hay que tener bien limpias las superficies a soldar. No hace nada con usar las modernas técnicas de soldadura si no conoce y está práctico con los fundamentos de ello.
Limpieza y calentamiento adecuado de las superficies a soldar son dos de las principales técnicas para el éxito de una unión soldada con estaño.
Sea en circuitos eléctricos, electrónicos o en tuberías de metales que admitan al estaño como material de aportación para la unión.

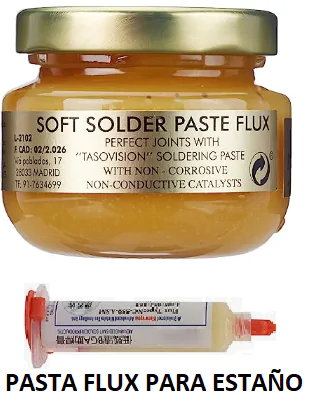

Los químicos de aplicación a las superficies a soldar, más conocidos como FLUX o resinas, se usan también para soldar con las modernas técnicas.
El estaño ya no solamente se usa en las tradicionales barritas o alambres de estaño con el flux interior.

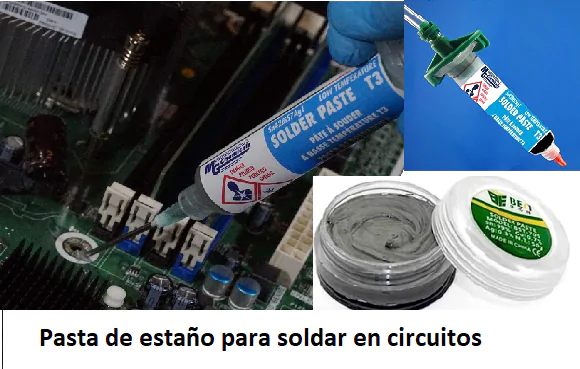

Hoy existe lo que se conoce como pasta de estaño la cual es muy fácil de usar para soldar componentes electrónicos de superficie.

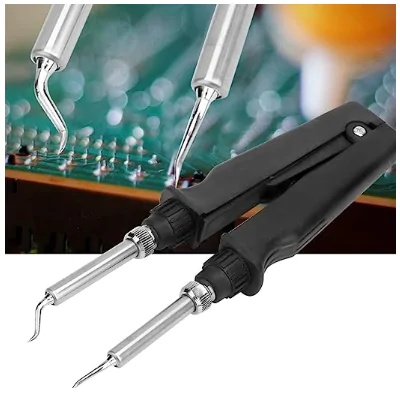

El soldador tipo cautín puede estar modificado y seleccionar un soldador tipo pinza para los componentes como condensadores y resistencias SMD.
Para desoldar y soldar SMD habrá que comprar herramientas e instrumentos especialmente diseñados para ello como las llamadas pinzas térmicas para el trabajo en SMD.
Los dos extremos hacen el trabajo de soldadura o desoldado algo más sencillo. Solo tiene que tomar el elemento SMD con la pinza colocarlo en el circuito y activar su calentador con control de temperatura para hacer el trabajo preciso y exacto.
Pero lo anterior es solo para aquellos SMD que tienen dos patas. Cuando se tienen que realizar trabajos sobre circuitos integrados SMD, así con también conectores SMD, se usa la Estación de Soldadura de Aire Caliente.

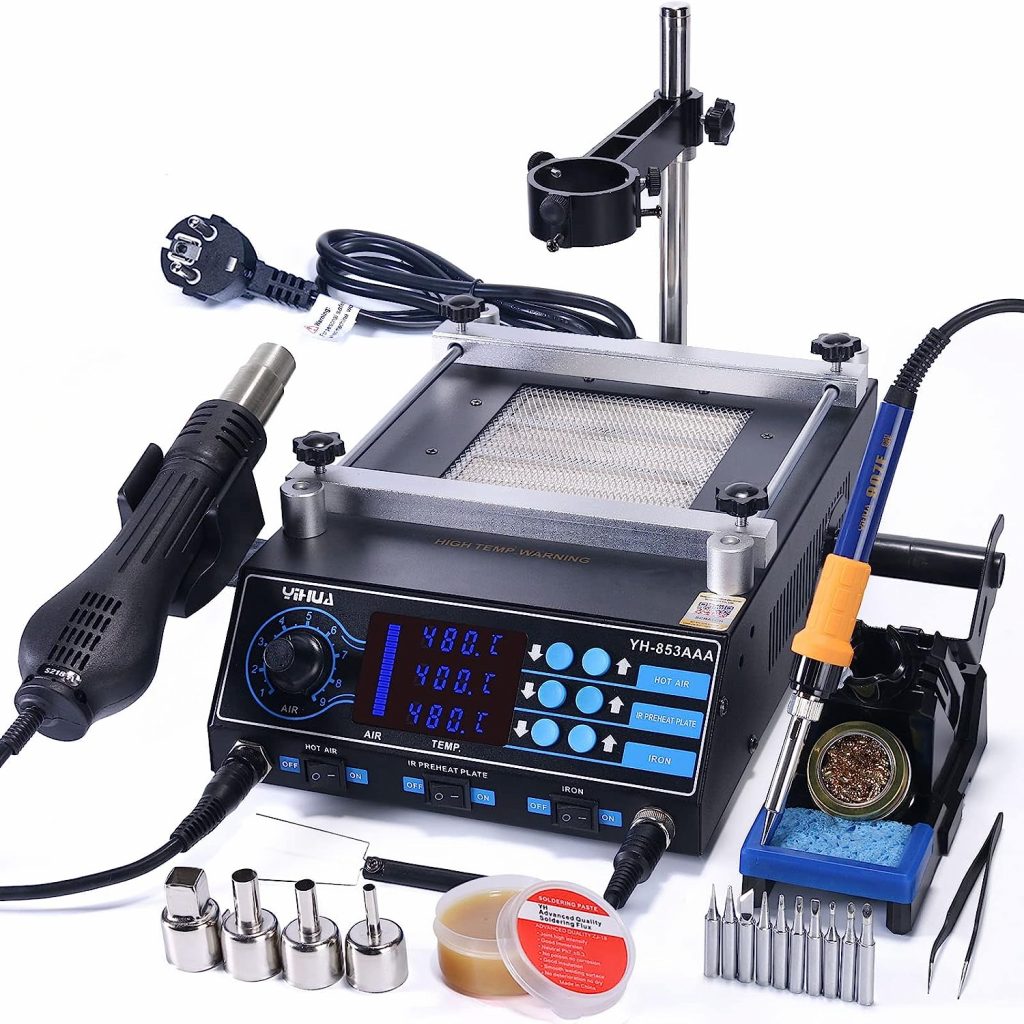

La estación de soldadura con aire Caliente y hornilla de precalentado
Esta estación para soldadura con estaño tiene tres fuentes de calor, el cautín tipo lápiz, la pistola de aire caliente y la hornilla cerámica de precalentamiento de placas.
Es muy sencilla y puede ser usada para muchos trabajos que no sean de precisión como puede ser el reballin BGA.
Esa estación para la soldadura mediante chorro de aire caliente puede ser usada para la extracción y montaje de componentes del tipo SOIC, BGA, PLCC o QFP así como para el secado, soldadura de plásticos, precalentado entre otras múltiples aplicaciones que hacen de esa estación de soldadura una herramienta inseparable del moderno taller de electrónica.
Para trabajos de mayor precisión como puede ser la reparación de la placa madre de un ordenador portátil o laptop, hay que usar otras estaciones.
Equipos para montaje y desmontaje de elementos en placas madres

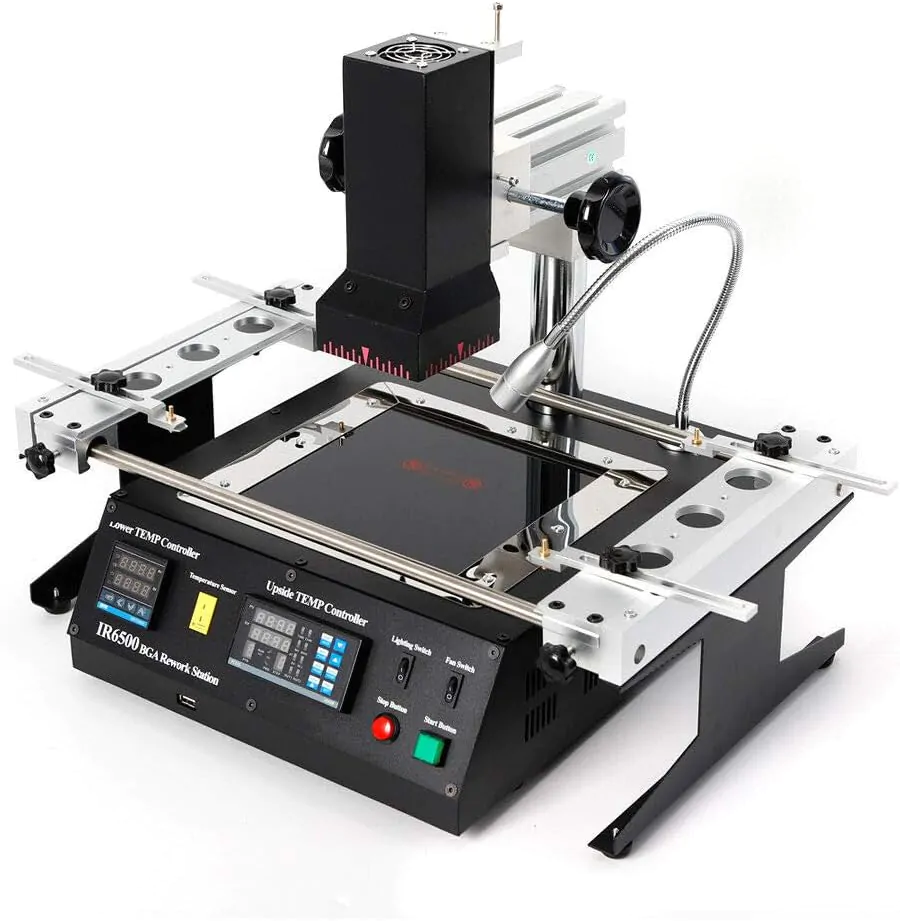

Para el trabajo de soldar con técnicas modernas el tipo BGA en placas madre o motherboads de PC, xBox, Play Station, teléfonos celulares, cámaras de foto y video digital existen las llamadas Máquinas de Reballing que funcionan mediante el empleo del calentamiento por infrarrojos con un control muy preciso de la temperatura y tiempo de calentamiento.
El reballing, reboleado en español, no es más que el proceso de reparación en circuitos con componentes que usan la técnica del BGA.
Ese tipo de soldadura es un proceso complejo en el cual sus pasos están muy bien definidos y que necesita de otros consumibles para el correcto trabajo de reparación.
Estas son algunas de las modernas herramientas para el trabajo de montaje y desmontaje de soldaduras.
