Como cambiar disco duro Alienware m14x paso a paso

Cambiar disco duro Alienware m14x es muy sencillo, pero se deberán seguir los pasos descritos aquí ilustrados con sus imágenes para no dañar el ordenador haciendo un uso correcto de las herramientas para el desarme de la PC.

Esta guía de despiece o desarme es para el portátil Alienware M14xR2 con el objetivo de indicar como cambiar su disco duro en caso de fallar o necesitar instalar otro disco de mayor capacidad.

Para desarmar el portátil Alienware se necesitan muy pocas herramientas:

  • un destornillador del tipo Phillips #1q? encoding=UTF8&ASIN=B0000302VX&Format= SL110 &ID=AsinImage&MarketPlace=US&ServiceVersion=20070822&WS=1&tag=amytronics 20ir?t=amytronics 20&l=as2&o=1&a=B0000302VX

Pasos para cambiar disco duro Alienware m14x

Como es lógico lo primero que se debe hacer es apagar por completo el ordenador y desconectar el cable de carga de la batería de estar conectado.

Una vez apagado el portátil póngalo “patas arriba” para poder quitar los tornillos del fondo.

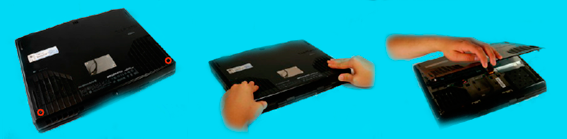

DESARME-ALIENWARE-FIGURA-1 Con un destornillador Phillips número 1 afloje los tornillos de la tapa del fondo del portátil que están ubicados como indican los círculos rojos de la figura 2.

Esos tornillos no salen pues están acoplados a la tapa del fondo del ordenador para que no se desprendan y facilitar su rearme.

DESARME-ALIENWARE-FIGURA-2

Tome el fondo del portátil con ambas manos como se muestra en la figura y deslice la misma tirando hacia usted y levantando. La tapa del fondo del portátil deberá salir sin ningún esfuerzo adicional como ve en la tercera imagen de la figura 2.

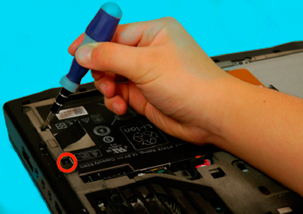

Desmonte la batería aflojando los tornillos usando el mismo destornillador como se indica en la imagen de la figura 3 los cuales, al igual que en el paso anterior, no salen pues tienen presillas para impedir se pierdan.

DESARME-ALIENWARE-FIGURA-3

Hale la batería hacia arriba para exponer el cable de conexión a la placa principal del ordenador portátil.

Quite el conector que la batería a la motherboard del laptop Alienware M14xR2 y retire por completo la batería realizando el procedimiento mostrado en las imágenes de la figura 4.

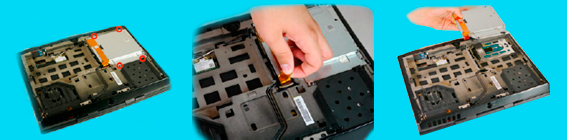

DESARME-ALIENWARE-FIGURA-4Quite la unida óptica del portátil Alienware M14xR2 sacando los cuatro tornillos indicados en rojo en la primera imagen de la figura 5.  Desconecte la cinta flexible que une la placa base del portátil con su unidad óptica y retire el módulo, dejando así expuesta la unidad de disco duro del portátil. Este procedimiento se muestra en las imágenes de la figura 5.

DESARME-ALIENWARE-FIGURA-5

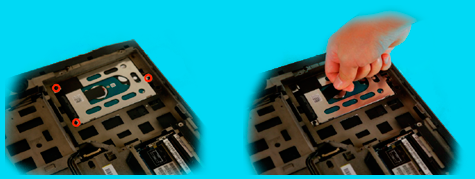

Con el destornillador Phillips número 1 afloje los tres tornillos que fijan el disco duro al cuerpo del ordenador portátil Alienware M14xR2 marcados con círculos rojos en la primera imagen de la figura 6.

Una vez aflojados los tornillos, que tampoco salen por completo de su ensamblaje, tome la cinta negra y tire de esta hacia arriba para sacar la unidad de disco duro de su receptáculo en el laptop como se ilustra en la segunda imagen de la figura 6.

DESARME-ALIENWARE-FIGURA-6

Quite el conector del disco duro del portátil como se indica en las dos imágenes de la figura 6 y retire por completo la unidad de disco duro del portátil.

Para cambiar disco duro Alienware m14x debe seguir el procedimiento inverso al descrito aquí.

q? encoding=UTF8&ASIN=B00GNKWOV4&Format= SL110 &ID=AsinImage&MarketPlace=US&ServiceVersion=20070822&WS=1&tag=amytronics 20ir?t=amytronics 20&l=as2&o=1&a=B00GNKWOV4q? encoding=UTF8&ASIN=B00FIXJX3E&Format= SL160 &ID=AsinImage&MarketPlace=US&ServiceVersion=20070822&WS=1&tag=amytronics 20ir?t=amytronics 20&l=as2&o=1&a=B00FIXJX3Eq? encoding=UTF8&ASIN=B00HG9014S&Format= SL110 &ID=AsinImage&MarketPlace=US&ServiceVersion=20070822&WS=1&tag=amytronics 20ir?t=amytronics 20&l=as2&o=1&a=B00HG9014S

CREDITOS:

Las imágenes fueron tomadas de la página www.ifixit.com del artículo original publicado por su autor Connor Bovee, y modificadas con el uso de Adobe Photoshop CS6 Versión: 13.0 de 64 bits, copiadas con ayuda del programa CaptureWizPro version 5.40.
