Como abrir un iPhone 5 para desmontar y desarmar el teléfono

En esta guía se dice cómo abrir un iPhone 5 por pasos para desarmar y desmontar el teléfono fácilmente.

La forma en que se puede destapar el iPhone 5 requiere de cuidado para no romper su display Retina. Debe tener un destornillador Pentalobe P2 para comenzar por el exterior y otro Phillips #000 para el interior del teléfono.

Este teléfono de sexta generación es magnífico pero cambiar su batería necesita de las herramientas precisas. Sin ellas puede romper la pantalla del móvil y aún con ellas debe proceder con sumo cuidado.

Además de los dos destornilladores mencionados arriba debe contar una ventosa para sujetar la pantalla del móvil. Esto último es fundamental para evitar que se rompa el display Retina del iPhone 5.

Guía para abrir un iPhone 5 paso a paso

Antes de proceder a intentar abrir un iPhone 5 debe tener las herramientas descritas arriba, sin ellas no recomiendo lo haga.

De todas formas repito cuáles son esas herramientas para desarmar con seguridad el teléfono.

  • destornillador Pentalobe P2,
  • destornillador Phillips #000,
  • ventosa (suction cup)
  • palanquilla plana plástica con extremo curvo para levantar

Con solamente esas cuatro herramientas usted puede abrir un iPhone 5 de forma segura y fácil para llegar a su interior y desarmarlo. En la figura 1 se muestran los tronillos exteriores que hay que quitar, como primer paso, para el desarme del iPhone 5.

forma de abrir un iPhone 5

Quitar los tornillos situados a ambos lados de la entrada de carga del iPhone 5 con el destornillador Pentalobe P2. Debe tener un recipiente donde poder echar los tornillos del teléfono para que no se pierdan.

Luego de quitar los dos tornillo externos debe tomar la ventosa y colocarla con cuidado sobre el display Retina del teléfono. En la figura 2 se muestra la ventosa colocada sobre el display del iPhone 5.

ventosa sobre el display Retina para destapar el iPhone 5

Esta forma de abrir un iPhone 5 comenzando por su frente permite hacer más fácil poder cambiar el display en caso de rotura.

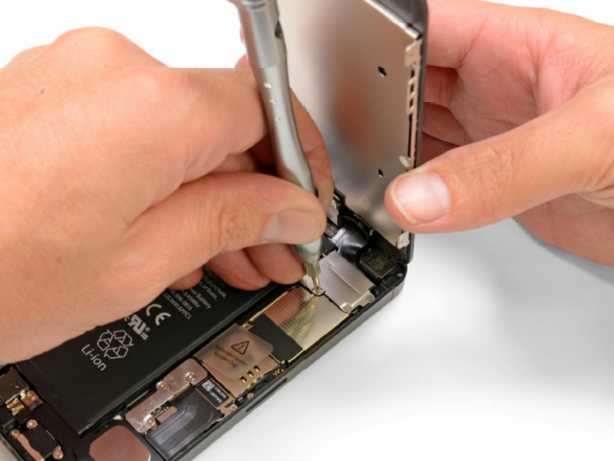

Con el frente del teléfono levantado, su pantalla, se procede a quitar los tornillos del conector del display con el destornillador Phillips #000 como se muestra en la figura 3. Manipule con cuidado y precisión el destornillador y mantenga firme pero suavemente sujetada la pantalla.

quitando el conector de pantalla del display del iPhone 5

Una vez quite los tornillos del conector del display del iPhone puede levantarlo y quitarlo del slot a donde está firmemente conectado. Lo anterior debe hacerlo con la palanquilla plástica con el extremo curvo y afilado.

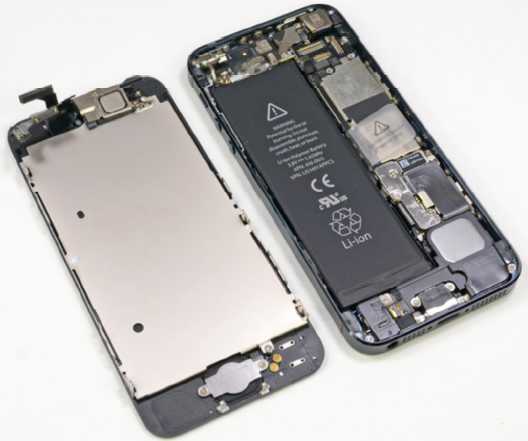

En la figura 4 puede apreciar al teléfono con la tapa donde va el display ya desmontada.

iPhone 5 destapado ya su frente de pantalla

Luego de desarmar el frente del iPhone 5 puede cambiar la batería

Este desarme del iPhone 5 permite poder llegar hasta el interior para continuar con su despiece.

Puede que necesite solamente cambiar la batería o sustituir la pantalla del móvil. Con este desarme será suficiente para ello. Ya con el móvil abierto puede acceder a sus otros módulos para continuar con su despiece.

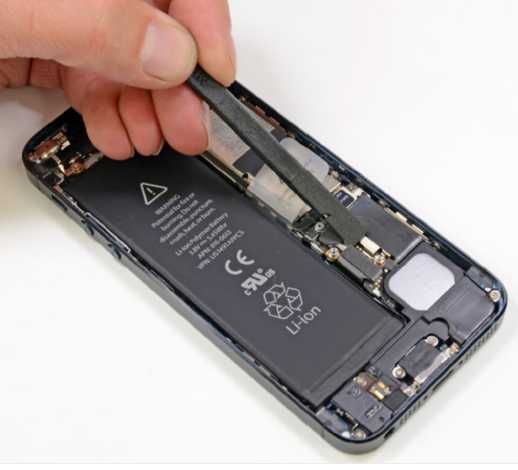

Para quitar la batería, antes de continuar con el desarme del iPhone 5, debe desconectarla del circuito. Con la palanquilla plástica quite el conector de batería de la placa principal del móvil como puede ver en la figura 5.

Quitando la batería al iPhone 5

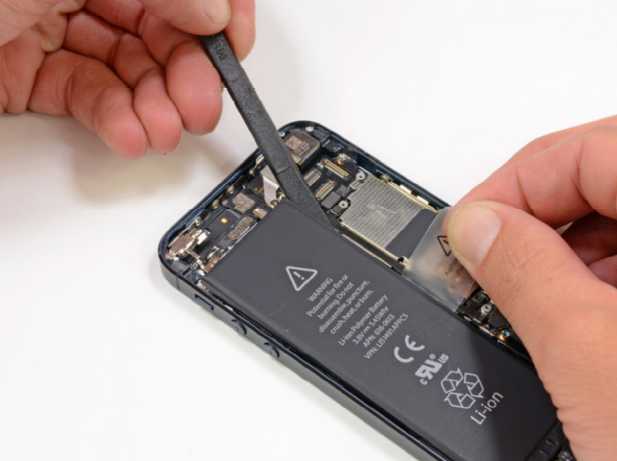

Una vez que quite el conector de la batería que va al circuito del teléfono puede levantarla de su posición como aparece en la figura 6. Para ello debe usar la palanquilla con una mano e introducirla por debajo de la batería.

Con la otra mano toma la pestaña de nylon que viene para levantar la batería y tirar de esta hacia arriba. Así puede quitar fácilmente la batería del dispositivo.

levantando la batería al iPhone 5

Como ve es muy fácil destapar el iPhone 5. Puede cambiar así su display o sustituir la batería, solo debe proceder con cuidado.

Si no tiene seguridad en lo que va a hacer le aconsejo lleve el móvil a un técnico especialista. No son pocos que por ahorrar unos kilos en mano de obra acaban por arruinar el caro display Retina del teléfono iPhone 5.

Todas las imágenes son tomadas del sitio Ifixit.com del artículo iPhone 5 Teardown
