Hacer Instalación Eléctrica del Hogar y cumplir normativa

Para llevar a cabo la instalación eléctrica domiciliaria, no es suficiente poseer conocimientos en electricidad, sino que es imperativo cumplir con las normativas correspondientes.

Solo personas autorizadas pueden llevar a cabo la instalación eléctrica de baja tensión en hogares.

Para instalar los cables en una residencia es necesario cumplir reglas de seguridad y normas específicas para la instalación completa de electricidad en el hogar.

electricista instalador autorizado en España

Las normas son esenciales para garantizar el flujo seguro de energía eléctrica. Se evita así el sobrecalentamiento de los conductores y se asegura el correcto aislamiento y conexión a tierra de los equipos y paneles eléctricos.

Se garantiza la seguridad así como la eficiencia de la instalación eléctrica al prepararla para soportar tanto la carga actual como la futura de los equipos del hogar.

No es la simple instalación de un socket o de un interruptor de corriente, la instalación eléctrica del hogar necesita de varias cosas muy importantes.

Guía sobre cómo hacer la instalación eléctrica del hogar

En esta guía para instalar una red eléctrica en el hogar el primer consejo es separar la red de iluminación de la red de tomas de equipos.

saber si existe voltaje en línea sin tener que tocar los conductores

Es necesario disponer de un diagrama eléctrico de la conexión de la vivienda, elaborado por un profesional capacitado en las normas de seguridad correspondientes. De esta forma, se prevendrán accidentes y daños causados por fallas técnicas.

En ausencia de un especialista, esta guía puede ser útil para llevar a cabo la instalación eléctrica en el hogar desde cero y obtener una comprensión básica del proceso. No obstante, es imprescindible que un técnico autorizado firme la instalación final.

Instalar la pizarra o panel de control eléctrico

El primer paso consiste en crear un esquema para la distribución eléctrica del hogar. Se inicia por la tabla o cuadro eléctrico encargado de la recepción, control y distribución.

El panel eléctrico de distribución y control debe ser accesible y seguro. Además debe estar protegido de la lluvia y de la entrada de niños, mascotas u otros elementos.

panel de control eléctrico mostrando los cortacircuitos
Panel eléctrico mostrando los cortacircuitos y el IGA, el General y el Diferencial

Antes de calcular la pizarra eléctrica del hogar, es necesario determinar la carga que los disyuntores deberán soportar.

En España existe el Reglamento Electrotécnico de Baja Tensión que dicta instrucciones técnicas para la correcta aplicación de las normas.

El cumplimiento de dicho reglamento es fundamental para garantizar la protección de vidas y la seguridad de las instalaciones.

El Electricista Instalador para Baja Tensión necesita estar autorizado para poder ejecutar ya sea la instalación, el mantenimiento o las revisiones periódicas.

Para lograr esto, es necesario contar con un diagrama eléctrico del hogar que incluya los puntos donde se conectarán las luces tanto en interiores como exteriores.

Además, se encuentran las tomas de corriente para conectar diversos equipos, tales como:

  • lavadoras,
  • computadoras,
  • impresoras,
  • refrigeradores,
  • aire acondicionado,
  • calefacción,
  • extractores de aire,
  • horno de microondas,
  • calentador de agua,
  • yacusi,
  • bombas de agua,
  • piscinas,
  • televisores,
  • equipos de música,
  • ventiladores,
  • fogón eléctrico

En resumen, todo lo que requiera energía eléctrica.

Realizar el cálculo de consumo en la red eléctrica del hogar

Para realizar ese cálculo se tendrá en cuenta una reserva, aunque sea muy probable que no todos los equipos estarán trabajando al mismo tiempo, pero hay que calcular para todos como si lo hicieran y una reserva de carga.

Esto significa que si la corriente total consumida por todos los dispositivos y componentes eléctricos conectados simultáneamente es de 100 amperios, se debe calcular un 25% adicional.

El disyuntor o breaker o el interruptor general de protección deberá soportar 125 A para un consumo total calculado para toda la casa de 100 A así como los fusibles de un conmutador del tipo “cuchilla” como es conocido en muchos lugares.

¿Por qué usar fusibles en la instalación eléctrica del hogar?

Pues simplemente porque los disyuntores conocidos como breakers pueden fallar por quedarse pegados sus contactos por excesos de chispas o fallas de otra índole. Tenga en cuenta que nada es perfecto y todo puede fallar por lo que habrá que tomar precauciones extras.

La pizarra o panel eléctrico del hogar que soportará y portará todos los desconectivos eléctricos deberá estar ubicada en un lugar de fácil acceso para personas mayores, a la altura de sus hombros y deberá estar debidamente protegida por una tapa con cierre para evitar el acceso de niños, animales domésticos.

No será el primer ni último gato electrocutado al tratar de capturar un pequeño reptil,  insecto o cualquier tipo de sabandija.

La pizarra de control eléctrico también deberá estar debidamente protegida de las inclemencias del tiempo por lo que la mejor recomendación es dentro del hogar empotrada en la pared o un gabinete dedicado exclusivamente para ello.

guía para hacer la instalación eléctrica en el hogar

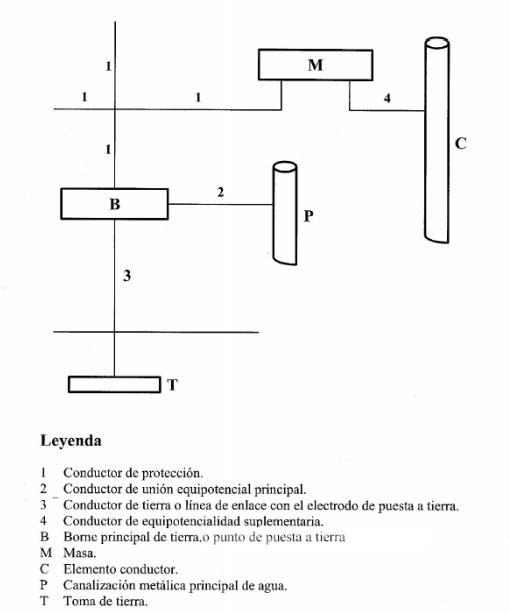

Toda pizarra de control eléctrico deberá poseer un anclaje a tierra física lo que se logra enterrando una barra de cobre en el suelo con una profundidad de al menos un metro.

A esa barra de cobre clavada en el suelo se soldará o fijará de forma firme mediante grapas de bronce al cable neutro de la acometida o bajante.

Si las conexiones de agua potable son metálicas estas deberían también hacer conexión con esa barra o con varias de ellas puestas alrededor de la casa así como también los aceros de la estructura de hormigón armado de la vivienda.

Con esto se estará asegurando y previniendo en alto grado el daño por descargas eléctricas atmosféricas.

Separar la red de potencia de la red de alumbrado del hogar

Para separar la red eléctrica que suministrará energía a los electrodomésticos y al sistema de iluminación, es necesario partir desde el punto de recepción-distribución de energía eléctrica. Seleccionar bien donde instalar el panel de control o cuadro eléctrico de la casa.

Este es un paso esencial para garantizar la seguridad y eficiencia del sistema eléctrico de tu hogar.

Al instalar un panel de control o cuadro eléctrico, es importante considerar factores como:

  • la capacidad máxima de carga,
  • el número de circuitos necesarios
  • y el tipo de interruptores automáticos requeridos.

El panel de control o cuadro también debe ser fácilmente accesible para permitir el mantenimiento y las reparaciones.

Cabe destacar que separar la red eléctrica a los electrodomésticos de la iluminación del hogar puede ayudar a prevenir sobrecargas y garantizar que cada sistema funcione óptimamente.

Esto es especialmente importante si utilizas electrodomésticos de alta potencia como aires acondicionados, refrigeradores y lavadoras, que requieren una cantidad significativa de energía para funcionar.

Además, separar la red eléctrica puede ayudar a reducir tus facturas de electricidad. Eso le permitirte monitorear y controlar el consumo de energía de cada sistema de forma independiente.

Esto se puede lograr conectando cada circuito a un interruptor automático separado, que luego se puede apagar fácilmente cuando no se esté utilizando.

En conclusión, separar la red eléctrica que suministra energía a los electrodomésticos de la iluminación del hogar es un paso importante para garantizar la seguridad y eficiencia del sistema eléctrico de tu hogar.

También puede ayudar a reducir tus facturas de electricidad y mejorar el rendimiento general de cada sistema.

Por lo tanto, es esencial buscar los servicios de un electricista calificado que pueda evaluar las necesidades eléctricas de tu hogar y brindar recomendaciones adecuadas para tus requisitos específicos.
