¿Es posible convertir el radiador de gas a eléctrico? En este artículo puede ver cómo adaptar un radiador calentado por el agua a un radiador eléctrico.
Para transformar una calefacción que usa radiadores de agua calentado por gas a radiadores eléctricos puede hacer lo que se explica aquí.
El precio del gas no para de subir y no hay opciones para reducir su factura a no ser que invierta una buena cantidad de dinero en reformar.
Es decir, cambiar la vieja caldera de gas por una más moderna y eficiente que aproveche mejor la energía del gas.
Son caras las nuevas calderas de gas y la mano de obra, obligatoria para la instalación de sistemas a gas, es también cara.
Para poder realizar trabajos donde use el gas como combustible es obligatorio la contratación de mano de obra calificada debidamente autorizada para ello.
Luego están las inspecciones periódicas también obligatorias y cualquier otro mantenimiento en la caldera de gas por personal autorizado.
En mi caso siempre he usado la tecnología para calentamiento a base de electricidad, el gas lo vengo a usar por primera vez ahora y me ha decepcionado.
Para alimentar 7 radiadores pequeños en un espacio de menos de 80 metros cuadrados necesito una caldera de gas de unos 20 kW.

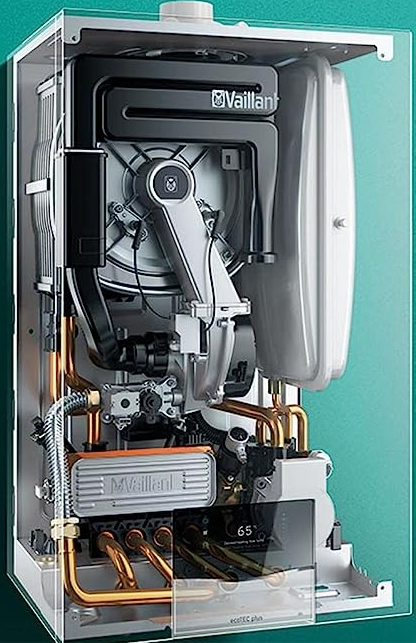

Una caldera de condensación más eficiente, el cambio de viejos radiadores más la mano de obra estaba por encima de los 5000 euros.
Por ello, y por otras razones, me di a la tarea de convertir el radiador de gas a eléctrico.
Por qué convertir el radiador de gas a eléctrico
El cambio de gas a electricidad para calefacción tiene sus costes pero puede convertir sus radiadores de agua a electricidad sin gastar mucho.
En mi caso particular, que soy electricista, el precio de cambiar los radiadores de agua por gas a electricidad tuvo un coste de 15 € por cada radiador.
Ese precio es sin los termostatos. Si se agrega el precio del termostato de la habitación más el termistor de protección del radiador el coste sube 25 €.
Eso sin mano de obra y algún que otro accesorio como la cinta adhesiva termorresistente, cables de alimentación, uniones de cobre y el termo-retráctil para cubrir los empalmes.
El radiador eléctrico más barato que encuentra en el mercado no cuesta menos de 30 €. Siempre puede comprar este tipo de radiador eléctrico pero nunca va a lograr el ahorro que se logra con el cable calefactor doble autorregulado.
En mi caso tenia contratado con Iberdrola gas y electricidad, usando el gas para calefacción y agua caliente, no para cocinar.
La factura de la luz no era tan cara para estos tiempos, no pasaba de los 40 euros al mes pero la factura del gas pasaba de los 45 al mes. Más de 90 bimensual para el gas que es como se cobra en España.
Cuando suma factura de gas y factura de electricidad daba un total mensual de más de 90 euros.
También se gastaba más agua porque la caldera de gas no tiene termo de almacenamiento y demora en calentar agua en tuberías.
Además, la ineficiencia de una caldera de gas de más de 20 años hace gastar más en calefacción. Al no tener encendido automático siempre tiene un piloto consumiendo gas.
Como no tengo el suficiente capital para la compra e instalación de un sistema más eficiente preferí desechar por completo el uso del gas. Por eso tuve que aplicarme y convertir el radiador de gas a eléctrico.
En particular no me gusta el gas para paliar las necesidades térmicas de un apartamento de no más de 60 metros cuadrados bien aislado térmicamente.
Tampoco la temperatura de la región es tan crítica y es raro que baje de cero grados en los inviernos más fríos y si lo hace es por pocas horas al amanecer.
Para adaptar el radiador de agua caliente por gas al mismo por electricidad usé las nuevas tecnologías
Existen hoy en día los cables calefactores autorregulados, estos son usados principalmente para evitar que se congelen las tuberías en invierno.
Los radiadores de agua caliente calentada por gas, de mis habitaciones, no tienen más de 90 cm de largo por 60 de alto.
Son viejos, tienen más de 20 años y como es un piso de alquiler no puedo ejecutar obra para colocar suelo radiante que sería mejor.
De todas formas, la mejor opción para calentar las habitaciones en invierno de forma más eficiente el colocar paneles infrarrojos que se pueden fabricar en casa.

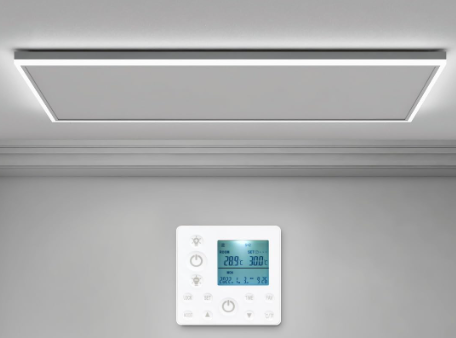

Siempre podrá comprar paneles calefactores infrarrojos para colocar en pared o techo que mucho mejor aunque se complique algo su instalación.
Lo primero fue instalar un calentador de agua, un termo por bomba de calor para el agua caliente. Sin quitar la caldera de gas lo que hice fue desconectar las tuberías de agua caliente de la caldera para la bomba de calor.
Con ello di el primer paso, tener agua caliente en el piso sin tener que depender del gas, caldera desconectada de la energía eléctrica y llaves de gas cerradas. Más seguridad.
Por cierto, la presión en la caldera bajaba siempre, aunque la situase en más de 1,5 bares siempre bajaba a menos de 1.
No se apreciaban fugas en los radiadores ni tampoco filtraciones en paredes o techos que hicieran sospechar escapes pero la presión bajaba. Para mi que alguien estaba robando energía de la nuestra.

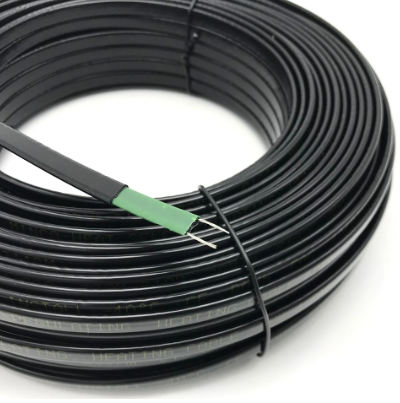

Pues bien, lo primero fue comprar 10 metros de cable calefactor autorregulado con las siguientes características:
- Voltaje: 200V ~ 240V
- Potencia: 17 W/m (5W/ft) a 10 ℃
- Temperatura máxima de trabajo: 60℃
- Temperatura mínima de instalación: -40℃
- Corriente de inicio: menos de 0,6 A/m
- Radio de Curvatura mínima: A 20℃: 25,4mm @-30℃: 35,0mm
Este tipo de cable calefactor alcanza una temperatura de 60º como dicen sus características. Suficientes para un radiador que debe dar unos 1500 watts de potencia para una habitación de no más de 20 metros cuadrados.
Estos cables calefactores son muy eficientes, el consumo baja en la medida en que se van calentando y dejan de consumir al llegar a la temperatura de diseño.
¿Cómo instalé el cable calefactor en un viejo radiador de agua caliente alimentado por caldera de gas?
Instalar el cable calefactor en un radiador para convertirlo en calentador eléctrico lleva su trabajo, pero lo puede hacer cualquiera con paciencia.
Uno de los radiadores tiene 90 cm de largo por 60 de alto, es el mayor del inmueble. Es el situado en la oficina-cuarto de estudio-almacén-taller de electrónica; una habitación todo en uno.
En ese radiador realicé la primera prueba. Acomodé 10 metros del cable calefactor dentro de las placas del radiador. No hay que romper nada, solo entrar y salir con cada vuelta por entre las pestañas interiores del radiador.
Hay que dejar bien pegado a la placa metálica el cable calefactor y eso se logra con el uso de cinta adhesiva térmica y doble adhesiva. Es lo que más trabajo da al tener que hacerlo por dentro.
Claro que también se puede colocar el cable calefactor en la parte posterior del radiador, lo calienta igual y la instalación es más fácil, pero hay que desinstalar el radiador para volverlo a conectar.
Pues bien, con 10 metros del cable calefactor autorregulado instalado en el radiador se tienen unos 170 watts de potencia según las características del cable. Para mayor potencia hay que comprar un cable de más watts por metro lineal o poner 20 metros en paralelo.
De todas formas, ya lo comprobé. Con solamente 170 watts de potencia el radiador se calienta a la misma temperatura que con el agua calentada a 60º en la caldera de gas.
Más que cálculo de potencia lo que hice fue un cálculo de temperatura en el radiador para calentar la habitación. 60ºC es la misma temperatura que llegaba a los radiadores desde el agua calentada por la vieja caldera.
Los 170 watts multiplicados por 7 radiadores dan un total de 1700 Watts para toda la casa con 60ºC autorregulados en cada radiador.
El consumo de los nuevos radiadores adaptado con cable calefactor autorregulado
La potencia inicial no pasa de los 1380 Watts debido a los 0.6 A de inicio que luego van bajando hasta quedar en 0 al llegar a los 60ºC.
Eso debe tenerlo en cuenta porque según la cantidad de radiadores convertidos de agua a electricidad será el consumo en arranque y la potencia contratada debe aguantar tal operación.
Puede ir arrancando uno por uno hasta que se calienten y bajen el consumo. Otra cosa, no apagar durante el invierno. Es mejor dejar encendidos siempre y ajustar la temperatura por el termostato de la habitación.
Recuerde que el cable calefactor autorregulado consume menos mientras esté cerca de la temperatura nominal, la de interrupción de la conducción. Hay que aprovechar la inercia térmica de la vivienda y ajustar temperaturas según horarios.
Si tenemos 10 radiadores en el piso con una potencia total media de 1700 Watts el consumo mensual no debería superar los 450 Watts sumando calentador de agua, cocina, luz, TV, router, cargadores y otros.
Debe tener interruptores para quitar la alimentación a los electrodomésticos y así evitar el gasto en stanby o espera. Todas las luces deben ser led y de bajo consumo. En los pasillos colocar sensores o luces leds con sensores de proximidad y movimiento.
Lo ideal sería alimentar todo eso con un kit de paneles solares de 3,5 kW o al menos un Kit solar autónomo con baterías de de 500 W para la bomba de calor, luces, TV y Router, incluso la nevera.

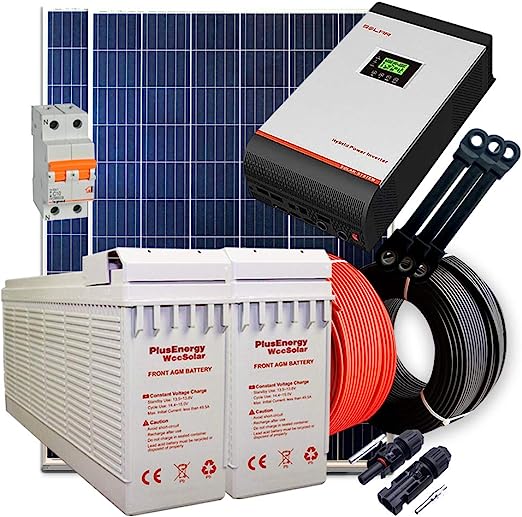

Este kit de 500 W autónomo, con baterías, es algo interesante. Su precio es de 1574 pero puede pagarlo a plazos durante 24 meses a razón de 72,34 mensual.
Con esta opción puede consumir 2500 Watt cada día por el precio mensual que paga. Es decir, se ahorran 75 kW de la factura de la luz. Le puede quitar 75 a 450 y queda en 375 kW a pagar de consumo mensual.
La factura de febrero-marzo fue de 564 kW antes de colocar este tipo de calefacción. Ya antes había quitado el gas y comprado a crédito 3 calefactores eléctricos.
La factura total para esos 564 kW fue de 127 Euros sumando todo, potencia contratada, IVA y todo lo demás, sin pasar frio ni necesidad de agua caliente, con buen confort.
Con el uso del gas la factura hubiese sido de unos 135 de gas más 35 de electricidad. Total de 170 más o menos.
El coste promedio por es de 0.23 euros por kW/h con Iberdrola en mercado regulado y tres franjas horarias. Con IVA reducido del 5%, como está ahora.
De estar con el Kit solar debería restar 75 kW. 564 -75= 375*0.23= 86, 25. Es decir, que en lugar de gastar 127 euros hubiese gastado solo 86,25. Claro que a ello le sumo los 72,35 del pago a plazos del Kit.
86,25+72,35=158,6 Euros. Gasto 31 Euros más durante dos años si se mantienen esos precios para la energía. Si sube el IVA al 21% de seguro que el ahorro es grande.
Con IVA al 21% la factura sería de unos 157 Euros. Es decir, casi igual que cuando se agrega el precio del pago mensual durante 24 meses. La diferencia es que consume sin susto y esos cálculos aún no son para todos los radiadores de agua convertidos a electricidad con el método explicado.
Claro, luego de pagado el Kit de 500 W se puede vender la energía no consumida que en primavera y otoño es menor. Casi 6 meses al año obteniendo ganancias por la energía vendida a la red de distribución.
¿Errores en cálculos? Los más informados pueden rectificar en comentarios. Los he realizado rápido y sin entrar en tantos detalles.

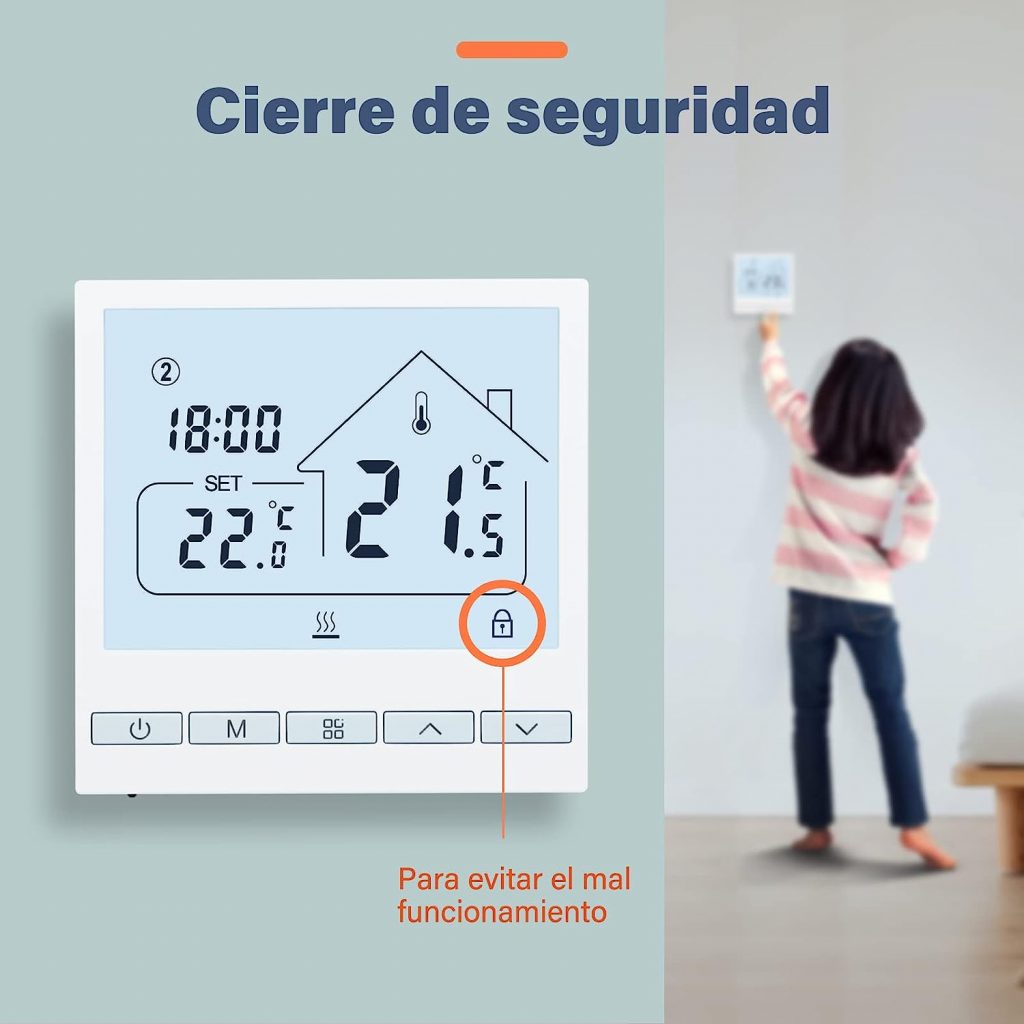

Se combina la instalación de termostato controlado por WiFi para cada habitación
Para hacer más eficiente la calefacción al convertir el radiador de gas a eléctrico se deben colocar termostatos WiFi en cada habitación.
De esa forma se logra optimizar el uso de la energía eléctrica en cada espacio del inmueble. Puede programar la temperatura en cada habitación para cada tramo horario.
Puede colocar un protector térmico bimetálico NC en cada radiador de agua adaptado a eléctrico para que la temperatura no pase de los 60ºC en cada uno.
Recuerde que el termostato de protección de los radiadores de agua adaptados a electricidad son del tipo normalmente cerrado (NC). No son obligatorios pero es una buena medida de seguridad.
Como otra medida de seguridad es que todos los radiadores deben tener conexión a tierra física, al cable verde amarillo. Así, en caso de falla, se dispara el interruptor diferencial.
Así se pueden proteger los cables autorregulados que es muy raro fallen, aunque no imposible. Por cierto, la medición de los cables conductores en los calefactores contra tierra física tiene que estar por sobre los 20 Mega Ohms.
Además, puede conectar y controlar su calefacción con el teléfono celular desde cualquier lugar en que esté.
Hola un post genial, enhorabuena.
No soy electricista y me gustaría probar esta idea que propone pero no me queda claro como sería el proceso eléctrico. ¿Podría explicar el circuito eléctrico, como son las conexiones? Muchas gracias
Hola Ángel:
El proceso eléctrico como tal, para el calentamiento, es el que ocurre en la placa de carbono (sea grafeno o grafito) entre los dos cables conductores. Esa capa se calienta por el efecto de la electricidad y se van separando los espacios moleculares hasta que va cesando la conducción y llega a una temperatura determinada según su diseño en el material. Por eso se dice que es autorregulado, porque al llegar a una temperatura el cable deja de conducir o baja a un mínimo.
Las conexiones eléctricas son fáciles, voy a elaborar otro artículo donde se describe.

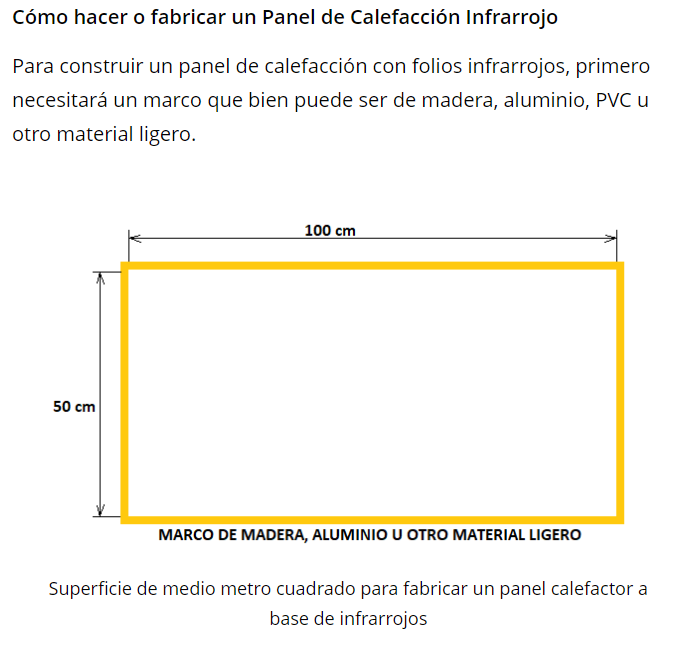

De todas formas, mejor que esa adaptación con cable autorregulado que es mejor para tuberías, se puede colocar la lámina emisora de infrarrojos con mucha mejor eficiencia y confort.
Mañana dejo el artículo, hoy estoy complicado estudiando temas para las oposiciones a funcionario, muy difíciles.
Saludos.
Le hice un esquema rápido que espero entienda. Más adelante subo vídeo.
