En este artículo explicaremos cómo construir un panel de calefacción con folios infrarrojos y los beneficios que estos ofrecen.
Los paneles de calefacción de folios infrarrojos son una alternativa ideal para quienes buscan ahorrar energía, pues son más eficientes que los convencionales.
Los paneles de calefacción son una alternativa eficiente y asequible para climatizar una habitación. Al instalarlos en el techo, no solo se logra un aumento de entre el 30% y 50% en la eficiencia, sino también un mayor confort térmico.
¿Qué son los Folios Infrarrojos?
Los folios infrarrojos emplean materiales de última generación, como el grafeno, para generar calor mediante energía eléctrica.
Se emplean placas reflectoras delgadas junto al generador principal de energía térmica para mejorar su eficiencia. Estas se sitúan detrás del folio infrarrojo.

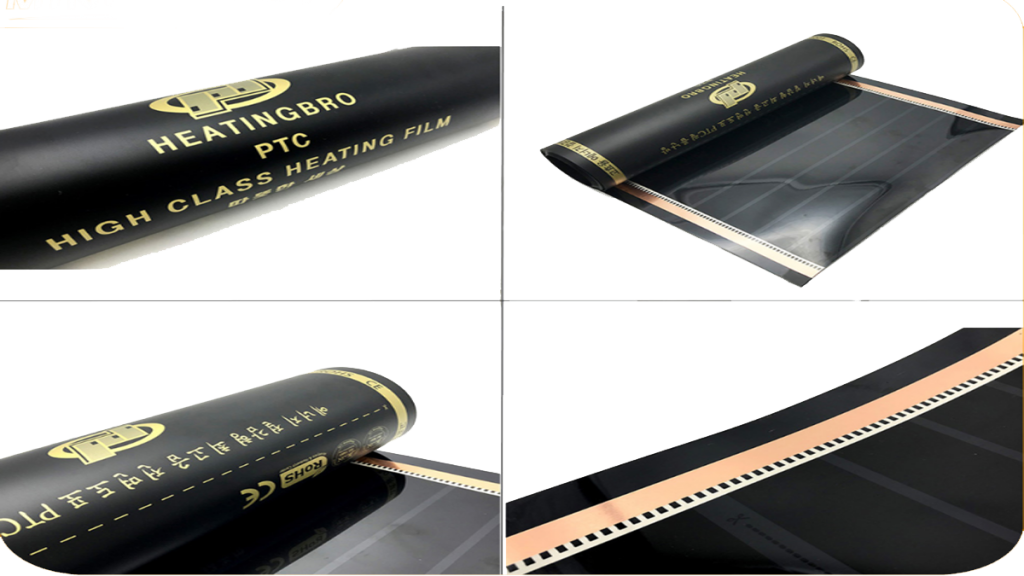

El baño de grafeno y plata de los folios infrarrojos está metido entre dos láminas de PVC con dos tiras de cobre a cada lado.
Estos materiales pueden absorber, reflejar y emitir luz infrarroja, lo que los hace muy eficientes para mantener la temperatura de una habitación.
Estas láminas infrarrojas son altamente duraderas y resistentes a la humedad, lo que las hace prácticamente exentas de requerir mantenimiento. Se estima que su vida útil es de aproximadamente 50 años.
Además estos folios radiantes para calefacción por infrarrojos tienen una peculiaridad, el coeficiente de temperatura positivo.
Eso significa que su resistencia aumenta significativamente con la temperatura y por tanto baja el consumo en la medida que sube la temperatura, se autorregula.
La radiación infrarroja de baja frecuencia es totalmente inofensiva para el ser humano, animales y plantas.
Los folios infrarrojos se usan comúnmente en la construcción de paneles de calefacción, debido a su capacidad de emitir y reflejar calor.
Los paneles de folios están disponibles en una amplia gama de materiales como aluminio, vidrio y plástico. Estas láminas infrarrojas pueden ser cortadas para adaptarse al espacio requerido.
Puede comprar paneles de calefacción por radiación infrarroja si se le hace muy difícil su fabricación en casa o el taller de bricolaje.
Cómo hacer o fabricar un Panel de Calefacción Infrarrojo

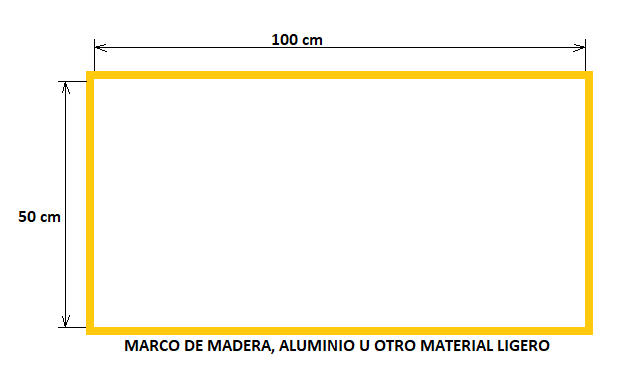

Para construir un panel de calefacción con folios infrarrojos, primero necesitará un marco que bien puede ser de madera, aluminio, PVC u otro material ligero.
El marco lo hará acorde a la superficie en metros cuadrados que necesite según la potencia del folio infrarrojo que use.
Lo primero que necesita es eso, el cálculo de superficie en metros cuadrados según la potencia del folio de infrarrojo.
Para calcular la potencia necesaria que necesita una habitación determinada primero calcule la capacidad de la habitación en metros cúbicos. Ejemplo: Ancho 4m x Alto 3m x Largo 2m = 24 m3.
Multiplique los metros cúbicos de la habitación por el coeficiente 25 para obtener un estimado de la potencia media requerida. Superficie de la habitación a calentar 24m3 x 25 = 600 Watts.
Por ejemplo, si necesita tener en una habitación una potencia de 600 Watts, la superficie del panel calefactor que está fabricando debe soportar una combinación de láminas de infrarrojos de esa potencia.
Un folio generador de infrarrojos de 400 Watts por metro cuadrado de 50 cm de ancho por 100 cm de largo tiene una potencia de 200 Watts.
La superficie es de 0,5 (1/2) metros cuadrados y si para un metro cuadrado el folio proporciona 400 vatios para medio metro proporciona 200 vatios.
Este cálculo lo estoy haciendo en base a las medidas de un televisor de 47 pulgadas como referencia. Tiene algo más de 50 cm de ancho pero es válido para la explicación.
Con estas medidas necesitaría fabricar tres paneles para llegar a los 600 Watts para calentar la habitación del ejemplo. También puede fabricar un panel de infrarrojos más grande. Lo hará según la habitación a calentar.
Para obtener un rendimiento óptimo, es importante recordar que la posición ideal para el calefactor por infrarrojos es en el techo, directamente encima del área que se desea calentar, como el salón donde los habitantes se sientan.
Es algo difícil conseguir folios de 60 cm de ancho. Por lo general se venden lo folios de infrarrojos de 50 cm, 80 cm y 100 cm de ancho.
Así que a la hora de calcular la superficie según la potencia necesaria deberá usar esos anchos para el panel de calefacción infrarroja con láminas de grafeno.
Una vez que tenga el marco preparado, tendrá que recortar el folio infrarrojo para que se ajuste dentro del marco. Esto se puede hacer con una tijera o con una herramienta especial para recortar folios infrarrojos.
Antes de eso lo primero que fija al marco será una plancha de PVC opaco y otro material resistente a 60ºC y que deje pasar la radiación infrarroja.
Puede también usar la resina epoxy cerámica en lugar de planchas de PVC, policarbonato u otras que no contengan bloqueadores de infrarrojos como el hidrogel.
Lo ideal es usar vidrios y otros materiales para infrarrojos pero encarece la fabricación del panel de calefacción.
Las características de los materiales para el uso en radiadores de calefacción infrarroja son fundamentales para la eficiencia del producto.

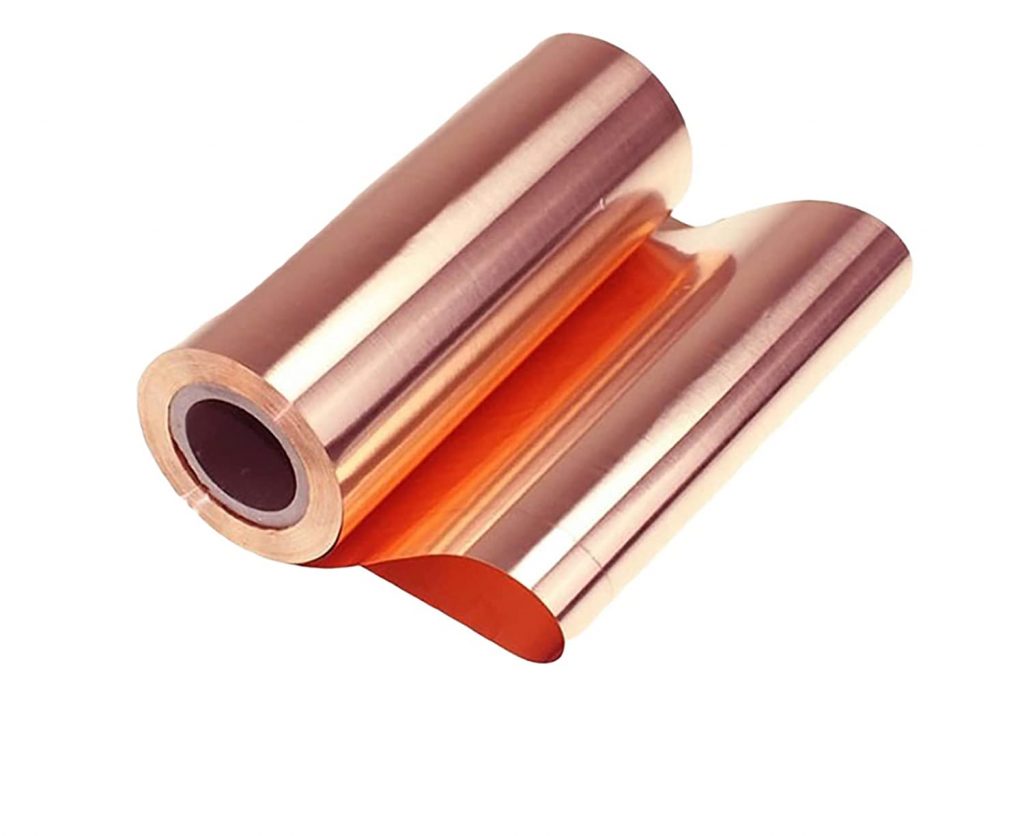

Sobre la lámina de grafeno, una vez ubicada con sus conexiones de cables y protección térmica de 60ºC y fijada dentro del marco, asentada en el soporte del material seleccionado, se coloca una lámina reflectante que bien puede ser de cobre, papel de aluminio u otras.
Esto es importante para asegurarse de que el panel funcione correctamente. El aislamiento eléctrico y las protecciones deben cumplir con los reglamentos para la protección adecuada.
La parte posterior, la que va al techo o paredes, también se puede recubrir con resina epoxy, una plancha de aluminio, madera o cualquier otro material adecuado y ligero.
Los soportes que agarran en el techo deben estar colocados en el marco y pueden ser cuatro puestos en los lados más largos.
Beneficios del uso del Infrarrojo como calefacción
Los folios infrarrojos ofrecen muchos beneficios para los paneles de calefacción. A diferencia del suelo radiante el panel infrarrojo no tiene campo eléctrico cercano perjudicial para el ser humano.
Los folios infrarrojos son extremadamente eficientes en términos energéticos y pueden proporcionar una temperatura estable y eficiente en una habitación.
Es un error colocar los paneles calefactores por emisión infrarroja en las paredes. El ángulo de salida y área ocupa unos 45º y si se colocan en paredes se estará calentando el techo.
Nosotros no habitamos en el techo, lo hacemos sobre el suelo de las habitaciones y por sobre este según la altura de sus habitantes.
Como promedio los termostatos, sus sensores, deberán estar situados a no más de 1,25 metros desde el piso. Puede hacer una prueba y medir la distancia desde su cabeza hasta el piso estando sentado.
No se preocupe que al final el aire caliente asciende y aunque esté caminando sentirá una agradable sensación de confort en su cara y orejas. Los pies, de esa forma, siempre estarán a una temperatura confortable.
Los folios infrarrojos son muy duraderos y resistentes a la humedad. Esto significa que los paneles de calefacción construidos con folios infrarrojos tendrán una larga vida útil.
Como se menciona, los paneles de calefacción con folios infrarrojos no requieren un mantenimiento frecuente, su vida es de unos 50 años. De aquí a esa fecha ya habrán otras tecnologías si no es que desaparecemos antes como especie.
Los paneles de calefacción construidos con folios infrarrojos son una excelente opción para ahorrar energía, ganar en salud y calentar una habitación con mayor confort.
Los folios infrarrojos ofrecen una excelente eficiencia energética, una temperatura estable y una larga vida útil, lo que los hace una opción muy atractiva.
Si está buscando construir un panel de calefacción, los folios infrarrojos son una excelente opción para considerar.
Si no los puede fabricar entonces piense muy seriamente comprar paneles de calefacción por infrarrojos para su hogar, taller u oficina. Su economía, salud y confort lo van a agradecer.
